4.2.5 - Armadi di permutazione

In un cablaggio strutturato corretto, tutti i cavi vengono concentrati su uno o più armadi di permutazione localizzati in modo tale da poter servire tutti i locali della scuola. La scelta di utilizzare uno o più armadi dipende dalle dimensioni dell’edificio: la lunghezza massima di un cavo RJ-45 è di 100 metri e questa lunghezza determina la zona che un armadio può servire. Quando occorrono cavi di lunghezza maggiore bisogna porsi il problema di predisporre altri armadi in altre zone. Se abbiamo più armadi questi saranno collegati tra loro da una dorsale che può essere realizzata in cavo UTP, coassiale oppure, per le distanze maggiori, in fibra ottica. Solitamente in un armadio di permutazione sono presenti i pannelli a cui vanno attestati i cavi UTP facendo uso di prese RJ-45 (femmine). Inoltre sono disponibili alcuni ripiani su cui possono essere posti gli apparati (Hub, switch, repater). Attraverso bretelle (corti cavi UTP terminati con spine RJ-45) si possono attivare i singoli cavi UTP che arrivano sul pannello collegando le prese RJ-45 alle porte di rete degli apparati attivi.

Concentrare tutti i punti rete in un unico armadio permette di attivare di volta in volta, le sole linee che verranno utilizzate risparmiando quindi sul numero degli apparati attivi presenti. Il passaggio ad una nuova tecnologia Ethernet (ad esempio da 10 a 100 Mbit/sec) può essere effettuata con gradualità semplicemente inserendo il nuovo Hub e collegando a questo le sole stazioni di lavoro già in grado di sfruttare la maggiore velocità. Il costo di un armadio di permutazione varia in funzione delle dimensioni, e quindi, del numero di apparati hardware che possono essere ospitati. La tabella 4.5 offre una stima dei costi di un armadio vuoto di varie dimensioni. Un pannello di attestazione per 16 cavi UTP viene a costare intorno agli 80 €uro.

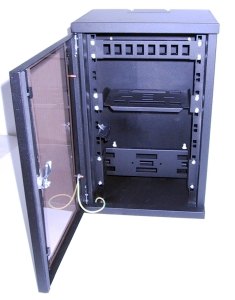

Box a muro con porta in vetro	Dimensioni L x H x P cm	Prezzo unitario
6 unità *	60 x 33 x 40	205 € circa
9 unità	60 x 46 x 40	232 € circa
12 unità	60 x 60 x 60	260 € circa
15 unità	60 x 73 x 40	247 € circa
* una unità equivale ad un apparato hardware Tabella 4.5 - Costi armadi di permutazione
