4.5.1 - Progetto 1: piccola rete con dorsale

La figura 4.12 illustra il progetto relativo alla realizzazione di una rete in una piccola scuola in cui si vogliano collegare due laboratori ed alcuni uffici (presidenza, segreteria, biblioteca, sala insegnanti) collocati ad una certa distanti dai laboratori.

In questo caso si è scelto di realizzare una limitata dorsale (lunghezza massima 200 metri) a 10 Mbit/sec utilizzando un cavo coassiale e di attestare i collegamenti dei computer su Hub dislocati rispettivamente nei laboratori ed in uno degli uffici.

Il progetto prevede due soluzioni, che risultano entrambe molto economiche, anche perché possono essere realizzate direttamente da tecnici della scuola, magari con l’aiuto di un elettricista di fiducia. Il cavo coassiale sarà posato in modo tale da raggiungere tutti gli Hub che saranno collegati attraverso le porte BNC usando connettori a T. Agli estremi del cavo coassiale saranno posti i terminatori da 50 Hom. Ad ogni Hub potranno essere collegati fino a 16 stazioni di lavoro utilizzando cavi UTP – RJ-45.

La prima soluzione si basa sulla realizzazione di una rete omogenea a 10 Mbit/sec, sufficiente nei casi in cui non vi sia un grande traffico tra le stazioni di lavoro ed un eventuale server. Per realizzare la rete è necessario dotarsi di tre Hub a 10Mbit/sec ed installarli, uno per ogni laboratorio ed il terzo nella prossimità degli uffici che si vogliono servire. I costi per la prima soluzione sono indicati in tab. 4.12b

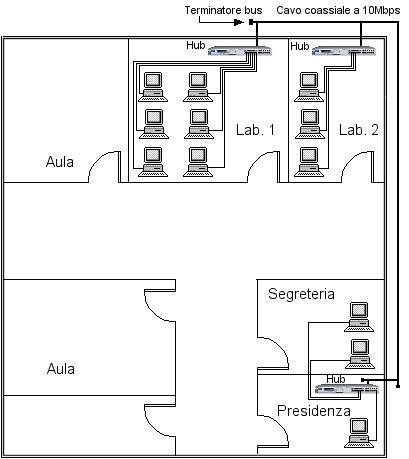

Figura 4.12 - Esempio 1 Scuola piccola con due laboratori PC, gli uffici amministrativi e la presidenza collegati in rete tramite cavo coassiale



Apparati Hardware di rete	Banda in Mbps	Prezzo unitario
3 Hub 10 BaseT + BNC 16 porte	10	55 €
Totale *		165 €
* Costo totale dell’hardware di rete escludendo schede di rete per PC, cavi ecc.


Tabella 4.12b - Costi per l’esempio 1: soluzione economica

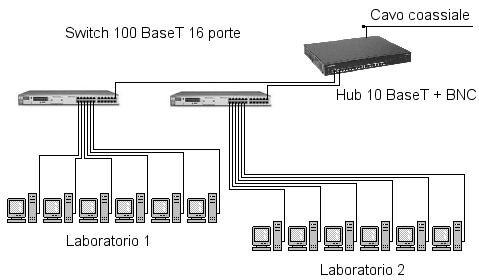

Nel caso invece si voglia dotare le macchine dei laboratori di una rete più veloce, si possono acquistare due switch a 100Mbit/sec, switch e non Hub in questo caso, per isolare il traffico all’interno dei laboratori e non congestionare la più lenta dorsale a 10 Mbit/sec. Si deve mantenere almeno un Hub, nell’area dei laboratori, per poter effettuare il collegamento degli switch alla dorsale secondo il seguente schema:

Tabella 4.13 – Soluzione con switch

Per collegare apparati in cascata attraverso porte RJ-45 si può utilizzare un comune cavo con due spine (bretella RJ-45) purché nell’apparato a valle si possa impiegare la porta indicata come "uplink". In assenza di questa porta deve essere utilizzato un cavo incrociato. I costi di questa soluzione sono i seguenti:

Apparati Hardware di rete	Banda in Mbps	Prezzo unitario
2 Hub 10 BaseT + BNC 4 porte	10	55 €
2 switch 100 BaseT 16 porte	100	300 €
Totale *		710 €
* Costo totale dell’hardware di rete escludendo schede di rete per PC, cavi ecc.

Tabella 4.13b - Costi per l’esempio 1 soluzione più onerosa
