4.5.2 - Progetto 2: rete cablata di medie dimensioni

Nel secondo esempio si prende in esame il caso di una scuola di medie dimensioni in cui si voglia realizzare un cablaggio strutturato che raggiunga ogni laboratorio, ufficio e classe. Il posizionamento dell’armadio dipende dalle dimensioni della scuola: il posto più naturale dove porre l’armadio di concentrazione è in genere un laboratorio, ma bisogna verificare se dal laboratorio sono raggiungibili tutti i punti, con cavi di lunghezza massima di 100 metri, altrimenti bisogna trovare una sistemazione più centrale. Se anche questa soluzione non è sufficiente allora sono necessari 2 o più armadi, soluzione descritta nel quarto progetto.

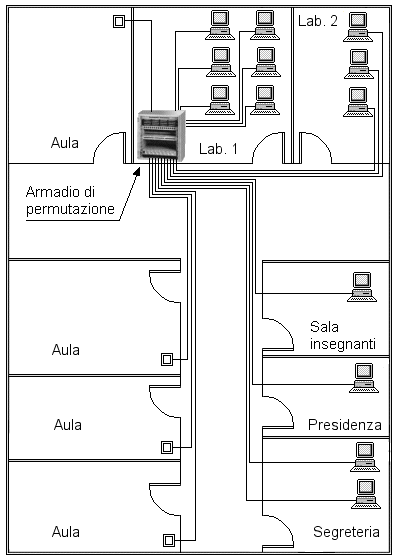

Figura 4.14 - Esempio 2 scuola di media grandezza con cablaggio strutturato

Questo progetto parte dal presupposto che un solo armadio sia sufficiente per coprire l’intera scuola. La realizzazione contempla il cablaggio di decine di aule e richiede l’intervento di ditte specializzate per la stesura dei cavi e soprattutto per il collegamento delle prese RJ-45 ai cavi UTP (connettorizzazione). La posa dei cavi e delle relative prese da muro è il costo maggiore di tutta l’operazione e dipende, ovviamente, dal numero di punti rete che saranno installati. Per le stazioni di lavoro presenti nei laboratori potrà essere conveniente avere a disposizione Hub locali onde evitare di portare decine di cavi verso l’armadio di concentrazione. In questo caso sarà sufficiente avere una presa di rete nel laboratorio a cui collegare la porta di uplink dell’Hub (fig. 4.16). Un cablaggio strutturato permette di predisporre tutte le prese di rete della scuola anche senza, necessariamente, attivarle tutte fin da subito (le porte degli Hub non potrebbero essere sufficienti). Quindi nell’armadio dovrà essere presente almeno uno switch a cui saranno collegati gli Hub necessari. Nelle aule si potrà utilizzare la presa di rete con un portatile o con un carrello dotato di PC ed apparecchiature multimediali con la funzione di stazione mobile per le lezioni. Bisognerà attivare la porta di rete, relativa all’aula, nell’armadio di concentrazione ogni volta che si intende utilizzarla.

In tabella 4.15 si stima il costo dell’armadio e delle apparecchiature, considerando che si potrebbero realizzate 64 prese di rete e che ci si potrà dotare di apparati attivi a 10 e 100 Mbit/sec, ed in particolare di uno switch a 8 porte e di 3 Hub 10/100 Mbit/sec a 16 porte.

Apparati Hardware di rete	Banda in Mbps	Prezzo unitario
1 box a muro con porta in vetro per 6 unità		180 €
2 Pannelli 16 prese RJ-45		90 €
1 switch 8 porte RJ-45	10/100	400 €
3 Hub 100 BaseT 16 porte RJ-45	10/100	250 €
Totale *		1690 €
* Costo totale dell’hardware di rete escludendo schede di rete per PC, cavi, prese a muro

Tabella 4.15 - Costi per gli apparati dell’esempio 2

Figura 4.16 - Schema d’installazione di uno switch e due Hub
