4.5.3 - Progetto 2: soluzione con Wireless

Il nostro terzo progetto si riferisce alla stessa situazione dell’esempio precedente, ma in questo caso si farà uso di una soluzione wireless anziché di cablaggio strutturato. Dovranno essere collegati due apparati attivi nei laboratori (un Hub ed uno switch) e un "Access Point" che sarà posizionato in modo tale da coprire la zona delle aule e degli uffici.

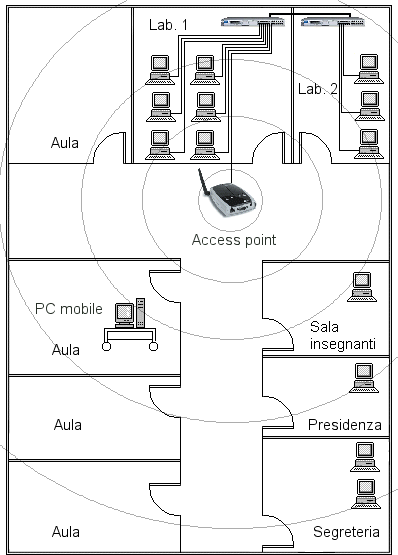

Figura 4.17 - Esempio 3 scuola di media grandezza con LAN costruita con onde wireless

Nei laboratori si manterrà il collegamento tradizionale con Hub e/o switch in quanto il collegamento in rame garantisce una maggiore banda ed affidabilità. Negli uffici ci si doterà di schede di rete via radio, e le stesse schede saranno utilizzate per i portatili o i "carrelli multimediali" che vengono portati nelle aule.

Gli apparati attivi quindi consistono di un Hub, uno switch, dell’Access Point e di alcune schede radio per le stazioni di lavoro degli uffici e del carrello multimediale

Apparati Hardware di rete	Banda in Mbps	Prezzo unitario in €uro
1 switch 100 BaseT 16 porte RJ45	100	300 €
1 Hub 100 BaseT 16 porte RJ45	100	250 €
1 Access Point	11	400 €
4 schede di rete wireless	11	400 €
Totale *		1350 €
* Costo totale dell’hardware di rete escludendo schede di rete per PC, cavi ecc.

Tabella 4.18 – Costi degli apparati attivi per esempio numero 3
