4.5.4 - Progetto 4: rete estesa con fibra ottica

In questo ultimo caso è stata presa in considerazione una scuola costituita da due differenti edifici, quindi con l’esigenza di creare due sottoreti, una per ogni edificio, collegate tra loro attraverso fibra ottica. All’interno degli edifici possono essere realizzate le soluzioni presentate nelle pagine precedenti, mentre le reti dei due edifici andrebbero collegate tra loro attraverso dei transceiver ottici attestati sugli switch come descritto nella figura 4.19. Quindi alla lista degli apparati attivi necessari per realizzare la rete nei singoli edifici andrebbero ad aggiungersi i costi dei transceiver ottici, che costano circa 200 €uro l’uno. Le singole connessioni saranno attestate negli armadi di concentrazione dove sono presenti gli apparati attivi come da fig. 4.20

Anche in questo caso però è il costo della posa della fibra ottica che può rappresentare il costo maggiore, soprattutto se non sono già disponibili canalette e pozzetti accessibili e si è costretti a scavare. Il costo della fibra è trascurabile (pochi €uro al metro) mentre la connettorizzazione delle fibre, operazione delicata che richiede una speciale attrezzatura, può costare centinaia di €uro per ogni singola fibra.

In questo esempio abbiamo voluto presentare il caso di una scuola organizzata su più edifici, ma la stessa soluzione, può essere adottata ogni qual volta ci si vede costretti a collegare armadi di concentrazione, oppure singoli apparati, che non possono essere raggiunti da un cavo UTP il cui limite in lunghezza è di 100 metri. I differenti tipi di fibre disponibili sul mercato possono operare di lunghezza che vanno da 400 a 20.000 metri, permettendo di risolvere praticamente tutti i problemi che una scuola può incontrare.

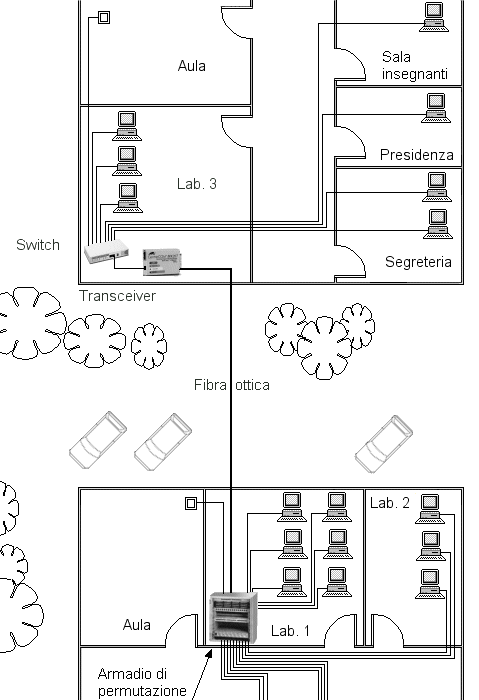

Figura 4.19 - Esempio 4: scuola con due edifici collegati da fibra ottica

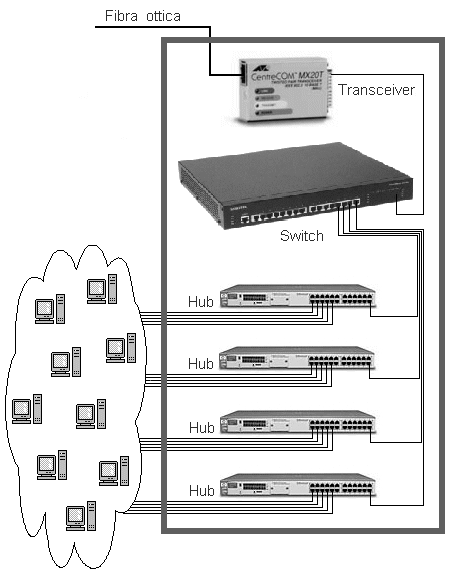

Figura 4.20 - Collegamenti all’interno dell’armadio di permutazione
